Análisis técnico comparativo para infraestructura crítica
- Introducción
En el diseño eléctrico de los centros de datos, la redundancia no es solo una capa adicional de seguridad: es el pilar que define la continuidad operativa. Sin embargo, uno de los puntos de mayor confusión técnica en la industria es la diferencia real entre las arquitecturas N+1 y 2N, especialmente en proyectos que aspiran a cumplir con los estándares Tier III o Tier IV.
Este artículo aborda de manera clara y estructurada las diferencias fundamentales entre ambos esquemas, su impacto en la disponibilidad, y las implicancias técnicas y económicas que determinan su elección.
2. ¿Qué es “N” en redundancia?
El valor N representa la capacidad mínima necesaria para alimentar la carga crítica total del data center en condiciones normales de operación.
Ejemplo práctico:
Si la carga crítica total es de 1 MW, entonces N = 1 MW de capacidad útil instalada.
A partir de este valor base se construyen los diferentes niveles de redundancia.

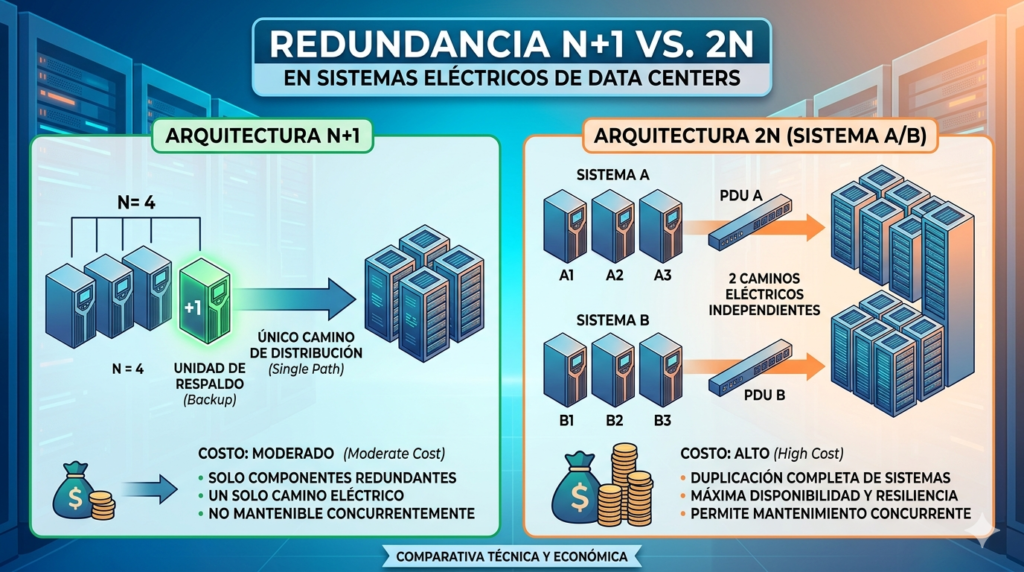

3. Arquitectura N+1
En una configuración N+1, se añade un equipo adicional de respaldo sobre la capacidad requerida, permitiendo que el sistema continúe operando ante la falla de un componente.
Ejemplo:
Carga crítica: 1 MW
Configuración: 2 UPS de 1 MW cada uno (operando al 50% de su capacidad)
Si uno de los equipos falla, el otro asume la totalidad de la carga sin interrupción.
Características clave:
- Redundancia limitada a componentes individuales
- Un solo camino de distribución eléctrica
- Generalmente no es concurrentemente mantenible
- Menor complejidad constructiva y operativa
4. Arquitectura 2N
El esquema 2N duplica por completo los sistemas eléctricos, creando dos rutas independientes y autónomas, cada una capaz de soportar el 100% de la carga crítica.
Ejemplo:
- Carga crítica: 1 MW
- Sistema A: 1 MW completo
- Sistema B: 1 MW completo
- Ambos sistemas operan de forma independiente y están activos simultáneamente, distribuyendo la carga.
Características clave:
- Dos caminos eléctricos independientes
- Duplicación completa de UPS, generadores, tableros, canalizaciones y sistemas de control
- Alta tolerancia a fallos
- Permite mantenimiento concurrente sin interrupción del servicio
- Mayor complejidad técnica y espacial
5. Diferencia estructural clave
Riesgo residual Falla de barra o tablero principal puede afectar la operación cada ruta es autónoma, sin punto único de falla
En N+1, si falla la barra principal o el tablero general, la carga crítica puede perderse.
En 2N, cada ruta opera de manera independiente, eliminando puntos únicos de falla a nivel de sistema.
6. Impacto en la disponibilidad
N+1 mejora significativamente la confiabilidad frente a una arquitectura N, pero no garantiza tolerancia total ante fallos en la infraestructura de distribución.
2N permite mantenimiento concurrente y ofrece una mayor resiliencia ante eventos no planificados, como cortocircuitos, errores operativos o fallos en sistemas completos.
La disponibilidad final, en ambos casos, dependerá también de la calidad del diseño, la coordinación de protecciones y los procedimientos operativos.
7. Impacto en CAPEX
Una arquitectura 2N puede representar un incremento en la inversión inicial del 30% al 60% respecto a una solución N+1 equivalente.
Elementos duplicados en 2N:
- UPS y baterías
- Generadores de respaldo
- Tableros de distribución
- Canalizaciones eléctricas
- Sistemas de control y monitoreo
La decisión debe basarse en un análisis de riesgo operativo y en el costo estimado de interrupción del negocio.

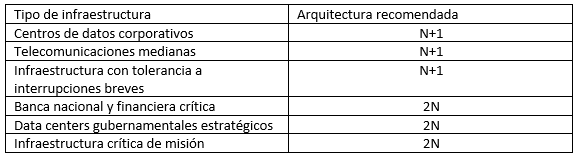

8. Aplicación recomendada por perfil de infraestructura
9. Conclusión
La diferencia entre N+1 y 2N no es solo técnica: es estratégica.
No se trata simplemente de instalar más equipos, sino de diseñar arquitectura eléctrica resiliente, alineada con los requerimientos de continuidad del negocio.
La elección correcta dependerá del modelo de negocio, la criticidad de la carga, y un análisis financiero del riesgo que pondere el costo de la interrupción frente a la inversión requerida.
10. Recomendaciones prácticas para la transición de N+1 a 2N
Migrar de una arquitectura N+1 a 2N en un data center existente no es un cambio menor. Implica replantear la distribución eléctrica, los espacios físicos y los procesos operativos. A continuación, se presentan consideraciones clave para abordar esta transición de manera efectiva.
- Evaluación de infraestructura existente
- Realizar un levantamiento detallado de la capacidad instalada, los puntos únicos de falla y los caminos de distribución actuales.
- Identificar si el edificio o sala técnica cuenta con el espacio necesario para albergar sistemas duplicados (UPS, generadores, tableros).
- Estrategia de migración por fases
- Implementar la segunda ruta (Sistema B) de forma progresiva, manteniendo la operación continua del Sistema A.
- Utilizar transfer switches (STS) para equilibrar cargas durante la transición y evitar interrupciones.
- Planificar cortes controlados en ventanas de bajo impacto operativo.
- Planificar cortes controlados en ventanas de bajo impacto operativo.
- Capacitación y operación
- Entrenar al equipo de operaciones en la gestión de arquitecturas 2N, donde la toma de decisiones debe considerar el estado de ambos sistemas.
- Desarrollar procedimientos de mantenimiento concurrente que aprovechen la redundancia sin comprometer la operación.
- Análisis financiero y de riesgo
- Calcular el costo esperado de interrupción (CEI) para justificar la inversión incremental.
- Considerar beneficios a largo plazo: mayor disponibilidad contractual (SLAs), cumplimiento normativo y posicionamiento ante clientes críticos.
La transición a 2N no siempre es necesaria ni viable. En muchos casos, un N+1 bien diseñado, con redundancia en barras y tableros, puede alcanzar niveles de disponibilidad cercanos sin duplicar completamente la infraestructura.
