Arquitectura eléctrica comparativa en Data Centers Tier I, II, III y IV

Posted by Max Osorio

Más allá del marketing: análisis técnico, disponibilidad y costo estratégico

1. Introducción

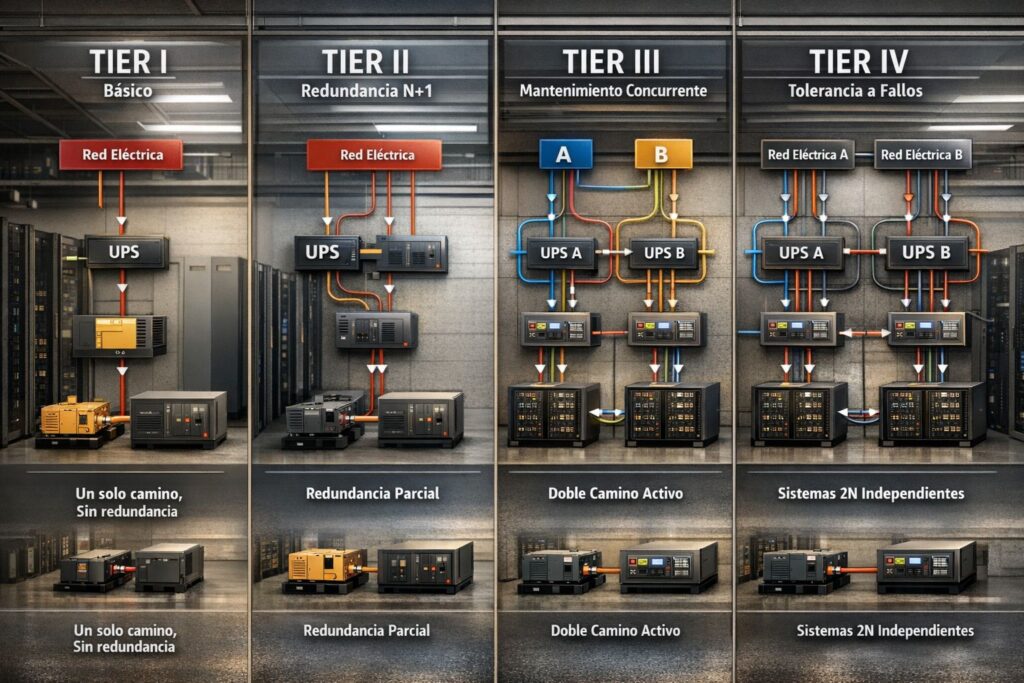

En Latinoamérica se habla con frecuencia de «Data Center Tier III» o «Tier IV» como si fuese una etiqueta comercial. Sin embargo, la clasificación desarrollada por el Uptime Institute no es una categoría de prestigio, sino un esquema técnico de diseño basado en disponibilidad, redundancia y tolerancia a fallos. La diferencia entre Tier I y Tier IV no es solo la cantidad de UPS instalados; es una diferencia estructural en la arquitectura eléctrica completa, desde la acometida en media tensión hasta la distribución final en rack.

Este artículo analiza técnicamente las topologías eléctricas típicas, su impacto en disponibilidad y su implicancia económica (CAPEX versus riesgo operativo).

Nota: El Uptime Institute ofrece diferentes certificaciones: «Diseño», «Construcción» y «Operación Sostenible». Es posible tener un data center diseñado para Tier III pero con operaciones que no lo cumplan. La verdadera disponibilidad solo se garantiza con una operación excelente.

2. Disponibilidad anual por Tier

Tier I: 99.671% (28.8 horas de inactividad anual)
Tier II: 99.741% (22 horas de inactividad anual)
Tier III: 99.982% (1.6 horas de inactividad anual)
Tier IV: 99.995% (26,3  minutos de inactividad anual)

Lo relevante no es el porcentaje en sí mismo, sino cómo se logra técnicamente esa disponibilidad y qué implica para la operación del negocio.

3. Tier I – Infraestructura básica

Características eléctricas:
– Una sola acometida eléctrica
– Un solo sistema UPS
– Sin redundancia en distribución
– Mantenimiento requiere parada total

Topología típica:
Red eléctrica → UPS → Tablero general → PDUs → Carga

No existe tolerancia a fallos. Cualquier mantenimiento implica interrupción.

4. Tier II – Redundancia parcial (N+1)

Características:
– UPS en configuración N+1
– Generador de respaldo
– Un solo camino de distribución

Si falla una ruta eléctrica completa (por ejemplo, un incendio en un tablero o una intervención humana que desenergice un tramo), la carga se pierde. No es concurrentemente mantenible: para trabajar en el sistema UPS, hay que desenergizar.

5. Tier III – Mantenimiento concurrente

Características eléctricas clave:
– Doble camino de distribución (activo/pasivo)
– UPS redundantes
– Generadores en paralelo
– Transferencias automáticas

Topología típica:
Acometida A + Acometida B
Ruta A → UPS A → PDU A
Ruta B → UPS B → PDU B

Ambas rutas llegan al rack y, en una instalación moderna, suelen estar ambas activas compartiendo la carga (especialmente en servidores con fuentes duales). Esto permite hacer mantenimiento en cualquier componente de una ruta sin afectar la operación: se aísla la ruta A, se trabaja en ella, y la ruta B sigue alimentando la totalidad de la carga mientras dure la intervención.

Ejemplo práctico: Un técnico necesita realizar el mantenimiento preventivo del UPS A. En un Tier III correctamente implementado, puede aislar de manera segura el UPS A y todo su camino aguas abajo (tableros, PDU A). La carga del data center seguirá funcionando sin interrupción porque está siendo alimentada por la Ruta B (UPS B → PDU B). Una vez terminado el mantenimiento, se reincorpora la Ruta A sin ningún corte.

6. Tier IV – Tolerante a fallos

Características:
– Arquitectura 2N completa
– Sistemas independientes y físicamente separados
– Generadores redundantes aislados
– Distribuciones completamente duales

No comparten tableros, UPS, transformadores, canalizaciones críticas ni siquiera la acometida de media tensión. Cualquier fallo, incluido un incendio en una sala eléctrica completa, no debe interrumpir la operación.

Importante: La topología eléctrica debe ir de la mano con la de climatización. Un data center con una arquitectura eléctrica 2N pero con un sistema de refrigeración N+1 (con un solo camino) no es verdaderamente tolerante a fallos. Para ser Tier IV, todos los sistemas (eléctricos, mecánicos, de comunicaciones) deben ser tolerantes a fallos.

Implica alto CAPEX, mayor complejidad técnica y espacio físico significativamente mayor.

7. Diferencia crítica: N+1 vs 2N

N+1 = redundancia en equipo
2N = duplicación completa de sistema

Son conceptos radicalmente distintos en arquitectura eléctrica. Un Tier II puede tener N+1 en UPS pero seguirá teniendo un solo camino de distribución. Un Tier IV tiene 2N en todos los niveles.

8. Media Tensión y selectividad

En Tier III y IV es crítico:
– Diseño en anillo de media tensión
– Estudios de cortocircuito
– Coordinación de protecciones
– Mitigación de arco eléctrico

Muchos proyectos fallan aquí aunque comercialmente se anuncien como Tier III. Un error típico es no garantizar la selectividad horaria en las protecciones, lo que provoca que un fallo aguas abajo (en una PDU, por ejemplo) tire abajo todo el anillo de media tensión, causando una parada total del centro de datos. Es decir, justo lo que se quería evitar con un Tier alto.

Sin una correcta coordinación, la redundancia aguas abajo no sirve de nada.

9. Impacto económico: CAPEX vs riesgo

Tier I: Inversión baja – Riesgo alto
Tier II: Inversión media – Riesgo medio
Tier III: Inversión alta – Riesgo bajo
Tier IV: Inversión muy alta – Riesgo muy bajo

Un Tier IV puede costar entre un 30% y un 50% más que un Tier III equivalente. Pero hay que ponerlo en perspectiva: el costo de una hora de inactividad para una empresa de comercio electrónico, un banco o un servicio crítico puede ascender a cientos de miles de dólares. En ese contexto, la prima que cuesta un Tier IV sobre un Tier III se amortiza con la primera gran incidencia que se logra evitar.

10. Conclusión estratégica

El Tier no define prestigio; define arquitectura eléctrica y gestión de riesgo. Llamar «Tier III» a un data center con un solo camino de distribución y un UPS con redundancia interna es un error conceptual grave.

La verdadera pregunta no es «qué Tier quiero», sino «qué nivel de riesgo estoy dispuesto a asumir y qué costo de interrupción puede soportar mi negocio».

Un diseño eléctrico bien concebido comienza con un análisis de continuidad operativa, costo de interrupción y modelo de negocio del cliente. La tecnología (UPS, generadores, transferencias) es la herramienta, no el objetivo. Y ningún Tier, por alto que sea, reemplaza una operación excelente y un mantenimiento riguroso.
